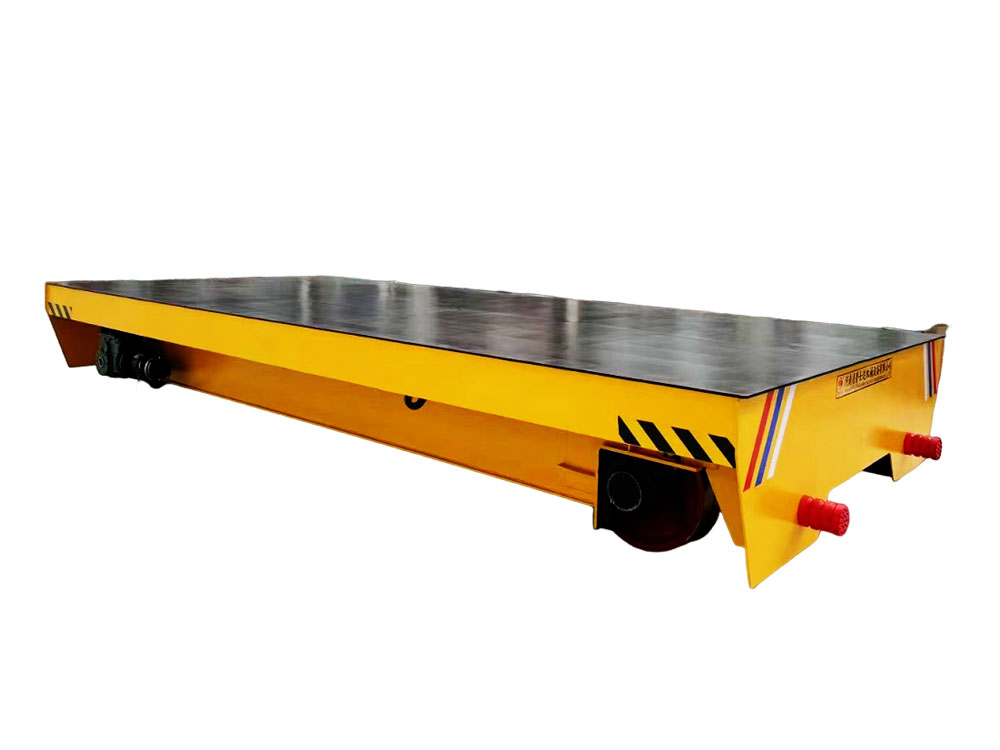

KPD低压供电-10t-低压轨道平车-产品中心-河南省普士达机械设备有限公司

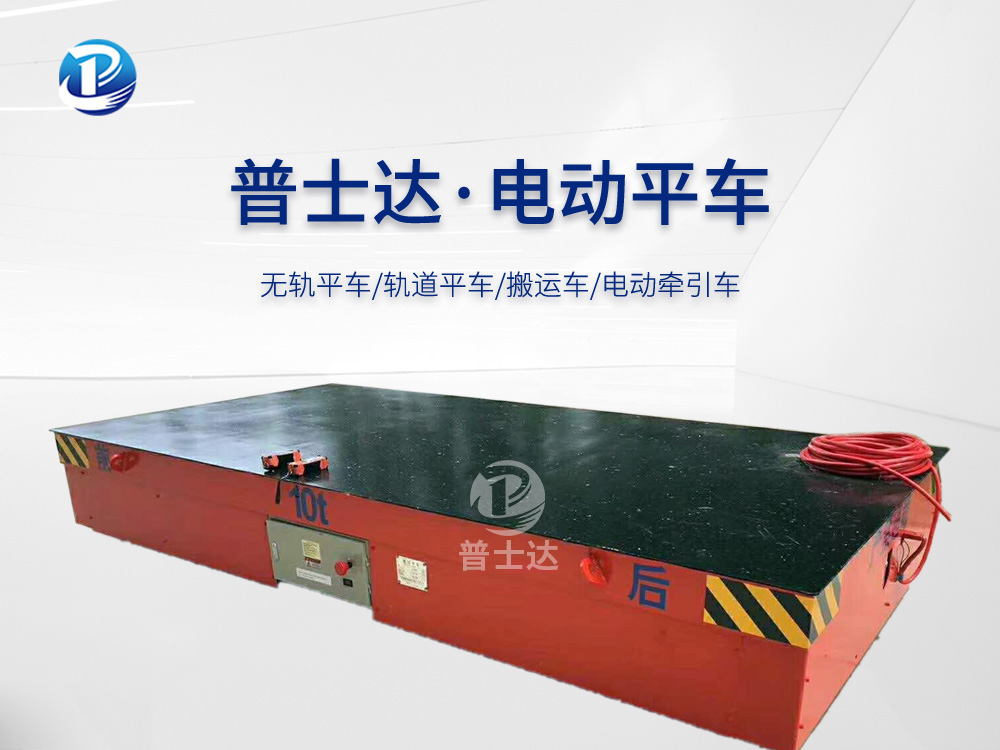

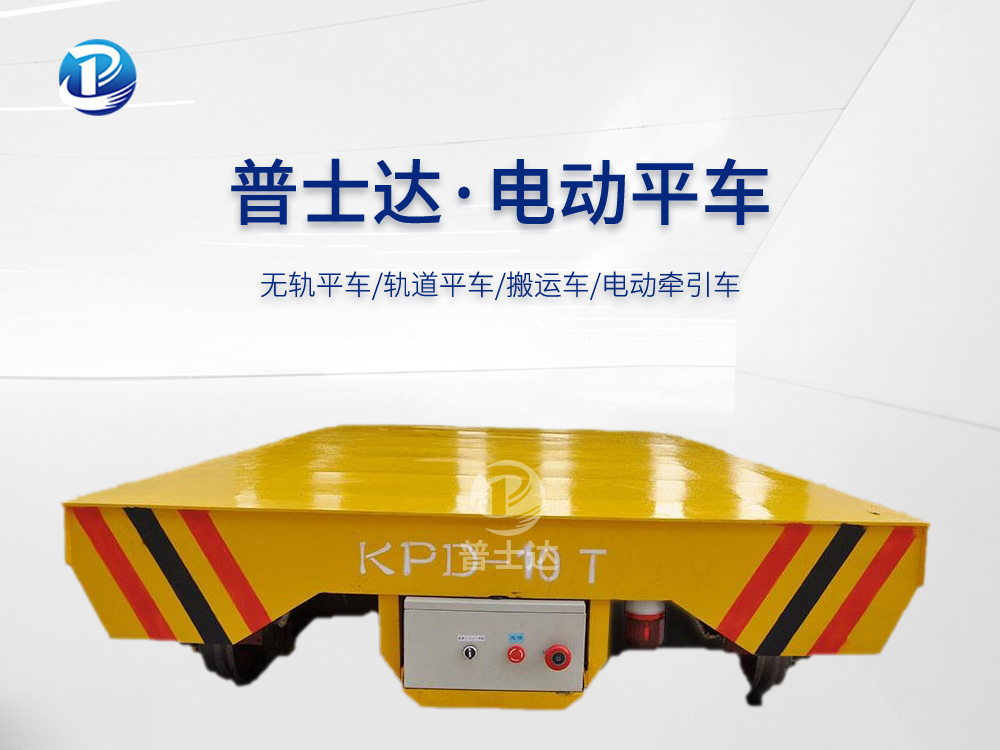

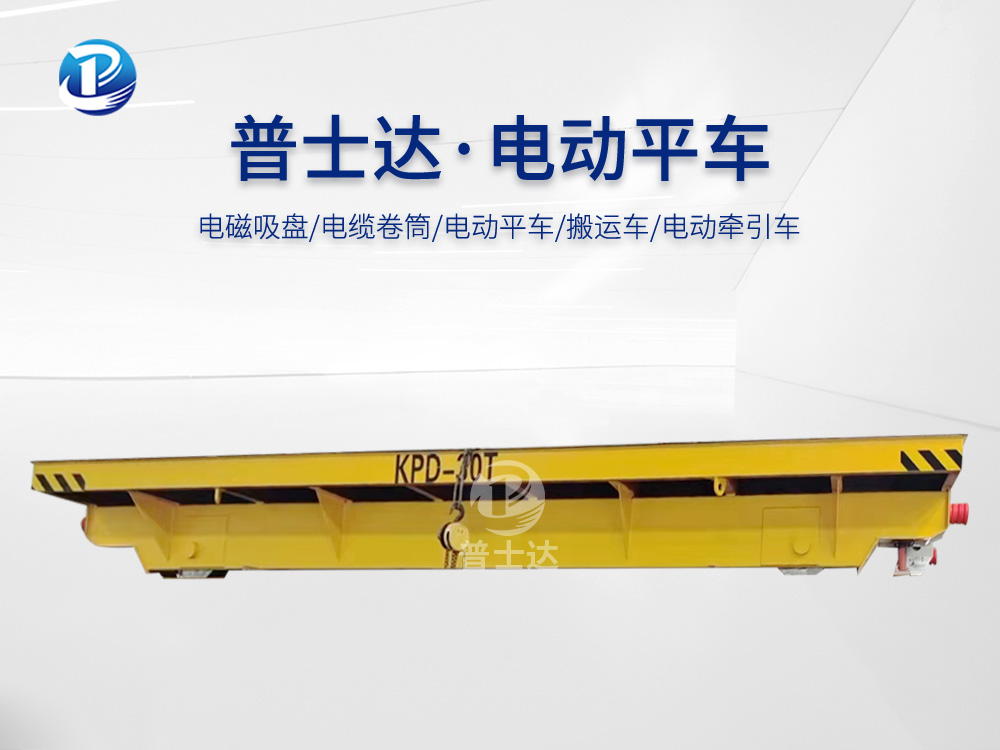

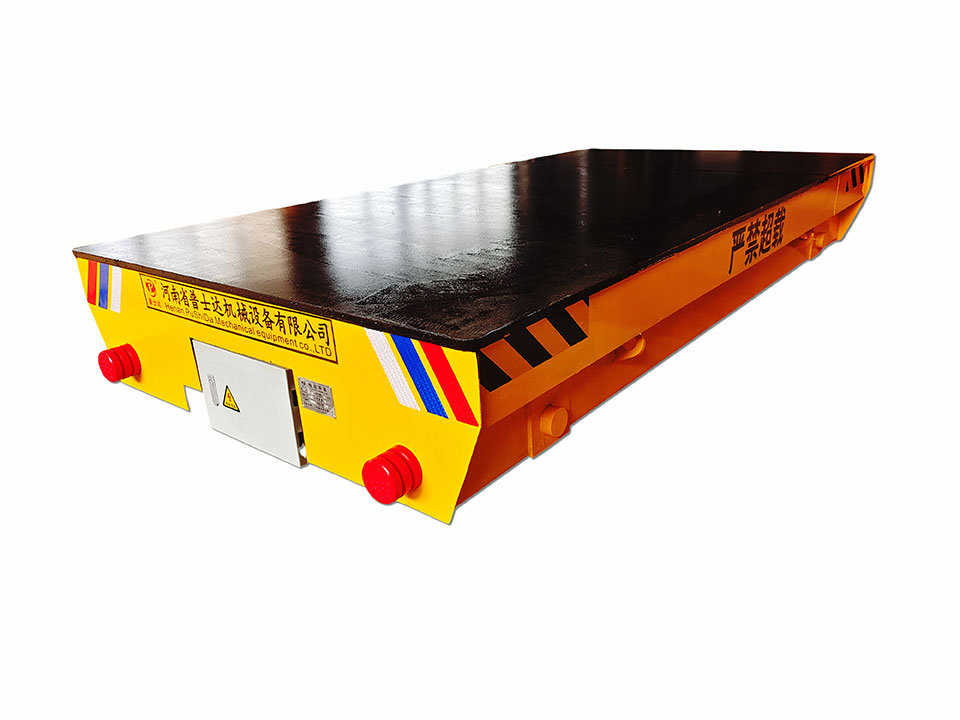

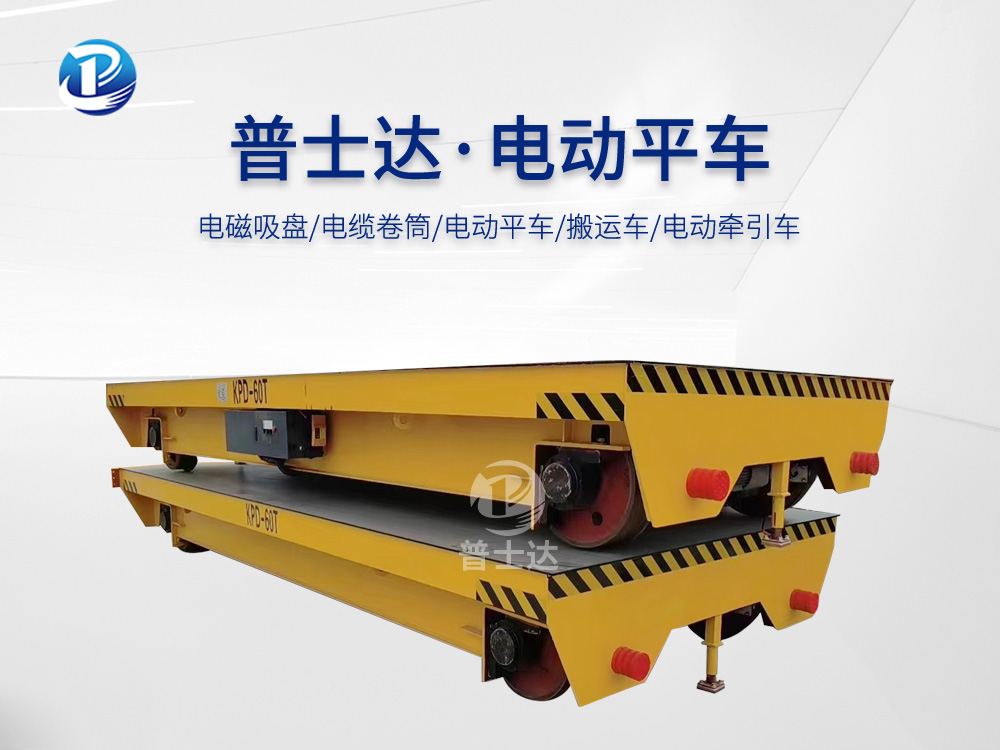

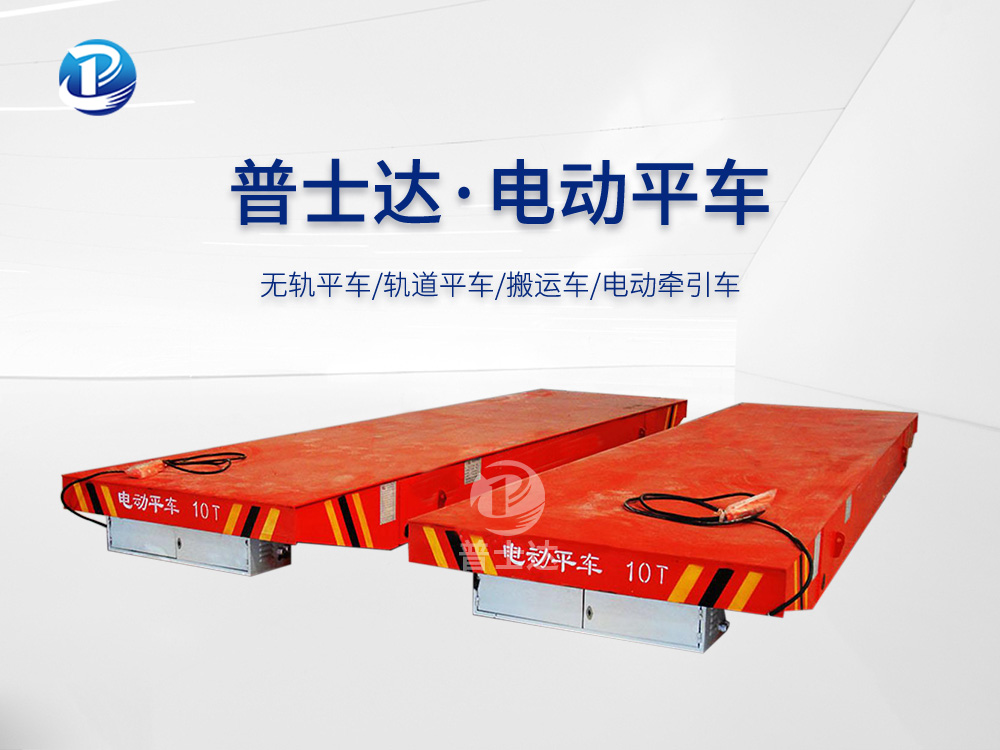

KPD低压供电-10t

客服快速响应

免费定制方案

售后服务无忧

　　KPDZ低压轨道供电系列电动平车，采用轨道滑触线供电，是地面降压变压器将交流380V的电源降压至交流36V两相，通过轨道引入车载电器箱，经车载整流器整流成直流36V，再通过直流控制系统控制直流电机，控制平车的启动、停止、前进、后退、调速等。该系列电动平车可在S型轨道、弧形轨道及高温场合下使用;平车台面上允许加装液压或机械升降系统等装置;可实现自动化远程控制。　　该系列电动平车采用箱式梁结构，具有承载力强、不变形、启动平稳、启动力矩大、对减速机冲击小、电压低、使用寿命长、运行距离的不受***等优点。与KPX蓄电池供电电动平车相比，避免了蓄电池维护和充电麻烦等缺点，但对轨道铺设要求较高(需要绝缘处理轨道)，适用于载重量不大、使用频率较高、中长距离运输的场合。在运行距离较长时，需要多个变压器供电。　　KPDS低压轨道供电系列电动平车产品描述：　　KPDS低压轨道供电系列电动平车，采用轨道滑触线供电，是地面降压变压器将交流380V的电源降压至交流36V三相，分别接至三根轨道上(增加一条导电轨)，通过轨道引入车载电器箱，经升压变压器将三相交流36V升压至交流380V，再通过交流控制系统控制交流冶金电机，控制平车的启动、停止、前进、后退、调速等。该系列电动平车可在S型轨道、弧形轨道及高温场合下使用;平车台面上允许加装液压或机械升降系统等装置;可实现自动化远程控制。　　该系列电动平车采用箱式梁结构，具有承载力强、不变形、灵活性、运行距离的不受***等优点。但对轨道铺设要求较高(需要绝缘处理轨道)，适用于载重量较大、使用频率较高、中长距离运输的场合。在运行距离较长时，需要多个变压器供电。 KPDZ单相轨道供电系列轨道平车技术参数表平车型号KPDZ-2tKPDZ-5tKPDZ-10tKPDZ-16tKPDZ-20tKPDZ-25tKPDZ-30tKPDZ-40tKPDZ-50tKPDZ-63t 额定载重量(t)251016202530405063台面尺寸 (mm)长(L）2000350036004000400045004500500055005600宽(W)1500200020002000220022002200240024002400高(H)450450500500550600600650650750 轮距(mm)1200250026002800280032003200380042004300 轨内侧距(mm)1200143514351435143514351435143514351435 车轮直径(mm) Φ270 Φ300 Φ300 Φ350 Φ350 Φ400 Φ400 Φ500 Φ500 Φ600 车轮数量(个)4444444444 离地间隙(mm)50505050505050505075 运行速度(m/min) 0-25 0-25 0-25 0-20 0-20 0-20 0-20 0-20 0-20 0-20电机功率(Kw)11.21.622.233.5456.3 变压器功率(KVA)3556.86.86.810101020 变压器数量(个)1111111111 运行长度(m)80808080808080605050 ***大轮压(KN）14.425.842.664.577.794.5110.4142.8174221.4 参考重量(t)2.83.64.25.55.96.56.87.6810.8 茬用道轨型号 P15 P18 P18 P24 P24 P38 P38 P43 P43 P50说明：1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造；2.可选配无线遥控装置(进口或国产)；3.可选配遇人自动止、限位装置；4.可选配轨道自动断电功能；5.可选配直流有刷电机、直流无刷电机；6.可选配国产电器、进口电器；7.可选配耐高温场合要求。KPDS三相道轨供电系列轨道平车技术参数表平车型号KPDS-2tKPDS-5tKPDS-10tKPDS-16tKPDS-20tKPDS-25tKPDS-30tKPDS-40tKPDS-50tKPDS-63tKPDS-80tKPDS-100t KPDS-150t额定载重量(t)25101620253040506380100150台面尺寸 (mm)长(L)20003500360040004000450045005000550056006000650010000宽(w)1500200020002000220022002200240024002400260028003000高(H)4504505005005506006006506507508008501200 轮距(mm)1200250026002800280032003200380042004300470049007000 轨内侧距(mm)1200143514351435143514351435143514351435180020002000 车轮直径(mm)Φ270 Φ300 Φ300 Φ350 Φ350Φ400Φ400 Φ500 Φ500 Φ600 Φ600Φ600重Φ600重车轮数量(个)4444444444448 离地间隙(mm)50505050505050505075757575运行速度(m/min)0—250—250—250—200—200—200—200—200—200—200—200—200—18 电机功率(kw)0.81.51.52.22.5345.55.57.57.51115变压器功率(KVA)3556.86.86.810101020203030 变压器数量(个)1111111111111 运行长度(m)80808080808080605050505050 ***大轮压(KN)14.425.842.664.577.794.5110.4142.8174221.4278.4343.8265.2 参考重量(t)2.83.64.25.55.96.56.87.6810.812.814.626.8 荐用道轨型号 P15 P18 P18 P24 P24 P38 P38 P43 P43 P50 P50 QU100 QU100说明:1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造；2.可选配无线遥控装置(进口或国产)；3.可选配遇人自动停止、限位装置；4.可选配轨道自动断电功能；5.可选配变频器无极调速功能；6.可选配国产电器、进口电器；7.可选配耐高温场合要

适用行业

化学

石油

医药

食品

轻工

纺织

冶金

轧钢

产品详情

/ PRODUCT DETAILS

　　该系列电动平车采用箱式梁结构，具有承载力强、不变形、启动平稳、启动力矩大、对减速机冲击小、电压低、使用寿命长、运行距离的不受***等优点。与KPX蓄电池供电电动平车相比，避免了蓄电池维护和充电麻烦等缺点，但对轨道铺设要求较高(需要绝缘处理轨道)，适用于载重量不大、使用频率较高、中长距离运输的场合。在运行距离较长时，需要多个变压器供电。

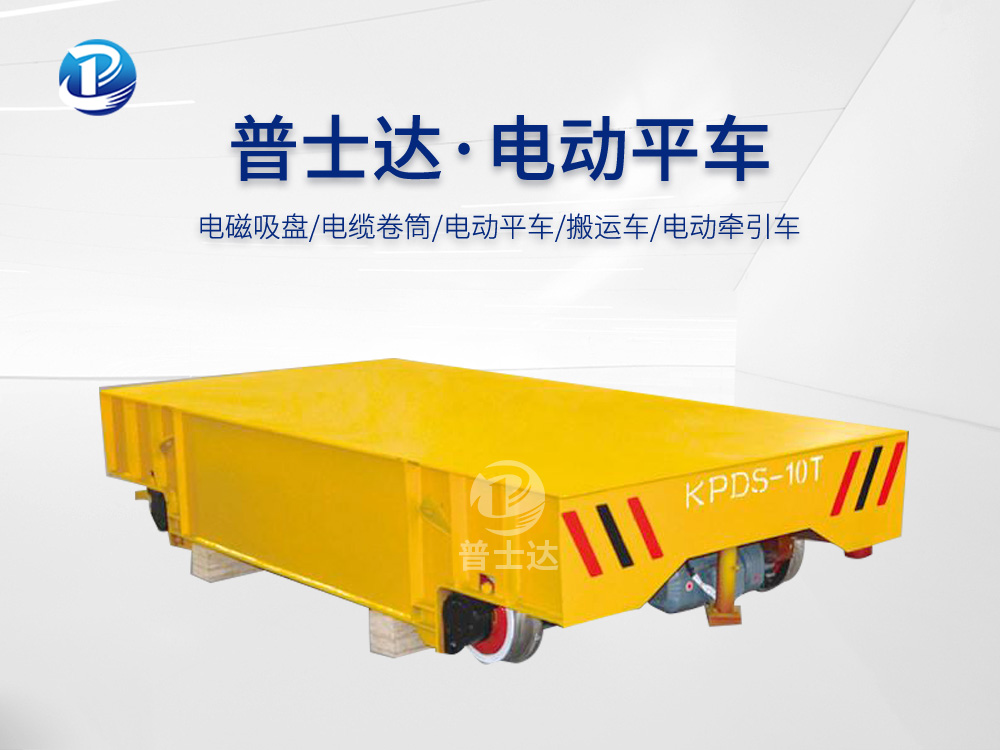

　　KPDS低压轨道供电系列电动平车产品描述：

　　KPDS低压轨道供电系列电动平车，采用轨道滑触线供电，是地面降压变压器将交流380V的电源降压至交流36V三相，分别接至三根轨道上(增加一条导电轨)，通过轨道引入车载电器箱，经升压变压器将三相交流36V升压至交流380V，再通过交流控制系统控制交流冶金电机，控制平车的启动、停止、前进、后退、调速等。该系列电动平车可在S型轨道、弧形轨道及高温场合下使用;平车台面上允许加装液压或机械升降系统等装置;可实现自动化远程控制。

　　该系列电动平车采用箱式梁结构，具有承载力强、不变形、灵活性、运行距离的不受***等优点。但对轨道铺设要求较高(需要绝缘处理轨道)，适用于载重量较大、使用频率较高、中长距离运输的场合。在运行距离较长时，需要多个变压器供电。

KPDZ单相轨道供电系列轨道平车技术参数表
平车型号		KPDZ-2t	KPDZ-5t	KPDZ-10t	KPDZ-16t	KPDZ-20t	KPDZ-25t	KPDZ-30t	KPDZ-40t	KPDZ-50t	KPDZ-63t
额定载重量(t)		2	5	10	16	20	25	30	40	50	63
台面尺寸 (mm)	长(L）	2000	3500	3600	4000	4000	4500	4500	5000	5500	5600
	宽(W)	1500	2000	2000	2000	2200	2200	2200	2400	2400	2400
	高(H)	450	450	500	500	550	600	600	650	650	750
轮距(mm)		1200	2500	2600	2800	2800	3200	3200	3800	4200	4300
轨内侧距(mm)		1200	1435	1435	1435	1435	1435	1435	1435	1435	1435
车轮直径(mm)		Φ270	Φ300	Φ300	Φ350	Φ350	Φ400	Φ400	Φ500	Φ500	Φ600
车轮数量(个)		4	4	4	4	4	4	4	4	4	4
离地间隙(mm)		50	50	50	50	50	50	50	50	50	75
运行速度(m/min)		0-25	0-25	0-25	0-20	0-20	0-20	0-20	0-20	0-20	0-20
电机功率(Kw)		1	1.2	1.6	2	2.2	3	3.5	4	5	6.3
变压器功率(KVA)		3	5	5	6.8	6.8	6.8	10	10	10	20
变压器数量(个)		1	1	1	1	1	1	1	1	1	1
运行长度(m)		80	80	80	80	80	80	80	60	50	50
***大轮压(KN）		14.4	25.8	42.6	64.5	77.7	94.5	110.4	142.8	174	221.4
参考重量(t)		2.8	3.6	4.2	5.5	5.9	6.5	6.8	7.6	8	10.8
茬用道轨型号		P15	P18	P18	P24	P24	P38	P38	P43	P43	P50
说明：1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造；2.可选配无线遥控装置(进口或国产)；3.可选配遇人自动止、限位装置；4.可选配轨道自动断电功能；5.可选配直流有刷电机、直流无刷电机；6.可选配国产电器、进口电器；7.可选配耐高温场合要求。

KPDS三相道轨供电系列轨道平车技术参数表
平车型号		KPDS-2t	KPDS-5t	KPDS-10t	KPDS-16t	KPDS-20t	KPDS-25t	KPDS-30t	KPDS-40t	KPDS-50t	KPDS-63t	KPDS-80t	KPDS-100t	KPDS-150t
额定载重量(t)		2	5	10	16	20	25	30	40	50	63	80	100	150
台面尺寸 (mm)	长(L)	2000	3500	3600	4000	4000	4500	4500	5000	5500	5600	6000	6500	10000
	宽(w)	1500	2000	2000	2000	2200	2200	2200	2400	2400	2400	2600	2800	3000
	高(H)	450	450	500	500	550	600	600	650	650	750	800	850	1200
轮距(mm)		1200	2500	2600	2800	2800	3200	3200	3800	4200	4300	4700	4900	7000
轨内侧距(mm)		1200	1435	1435	1435	1435	1435	1435	1435	1435	1435	1800	2000	2000
车轮直径(mm)		Φ270	Φ300	Φ300	Φ350	Φ350	Φ400	Φ400	Φ500	Φ500	Φ600	Φ600	Φ600重	Φ600重
车轮数量(个)		4	4	4	4	4	4	4	4	4	4	4	4	8
离地间隙(mm)		50	50	50	50	50	50	50	50	50	75	75	75	75
运行速度(m/min)		0—25	0—25	0—25	0—20	0—20	0—20	0—20	0—20	0—20	0—20	0—20	0—20	0—18
电机功率(kw)		0.8	1.5	1.5	2.2	2.5	3	4	5.5	5.5	7.5	7.5	11	15
变压器功率(KVA)		3	5	5	6.8	6.8	6.8	10	10	10	20	20	30	30
变压器数量(个)		1	1	1	1	1	1	1	1	1	1	1	1	1
运行长度(m)		80	80	80	80	80	80	80	60	50	50	50	50	50
***大轮压(KN)		14.4	25.8	42.6	64.5	77.7	94.5	110.4	142.8	174	221.4	278.4	343.8	265.2
参考重量(t)		2.8	3.6	4.2	5.5	5.9	6.5	6.8	7.6	8	10.8	12.8	14.6	26.8
荐用道轨型号		P15	P18	P18	P24	P24	P38	P38	P43	P43	P50	P50	QU100	QU100
说明:1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造；2.可选配无线遥控装置(进口或国产)；3.可选配遇人自动停止、限位装置；4.可选配轨道自动断电功能；5.可选配变频器无极调速功能；6.可选配国产电器、进口电器；7.可选配耐高温场合要
